自动补偿平衡式双平板闸阀

来源：上海铸创阀门日期：2010-4-10 20:54:24 人气：标签：

自动补偿平衡式双平板闸阀

型号：	(K)BZ4(6)4H(Y)	口径：	50～900mm
压力：	1.6～10MPa	材质：	铸钢、铸铁、不锈钢

产品结构特点

　　自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。

　　　系列平行式双闸阀结构特点为：

●阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
●阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
●阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
●在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
●全封闭结构，防护性能好，可全天候使用。

产品主要参数

基本型号	(k)Z44WH(Y)、(K)Z544WH(Y)、(K)Z644WH(Y)、(K)Z744WH(Y)、(K)Z944WH(Y)
	(k)Z64WH(Y)、(K)Z564WH(Y)、(K)Z664WH(Y)、(K)Z764WH(Y)、(K)Z964WH(Y)
压力等级范围	PN1.6～10.0MPa			Class 150～600
通径范围	DN150～100mm			2"～40"
驱动方式	手轮驱动			齿轮动、气动、液动、电动
适用范围	Class 150～300(PN1.6～4.0)	Class400(PN6.4)	Class600 (PN10.0)	4"～36" (DN100～900mm)
	2"～6"(DN50～150mm)	2"～4"(DN50～100mm)	2"～3"(DN50～80mm)

注：本公司可根据用户要求提供产品。

产品性能规范

压力等级		常温试验压力(MPa)				适用温度	适用介质
压力等级		壳体体验	左密封	右密封	低压气密封	适用温度	普通型	抗硫型
公称压力(MPa)	1.6	2.4	1.76	1.76	0.6	-29～121℃ 或按用户要求	石油、天然气、水等非腐蚀性介质	含H₂S、CO₂的石油、天然气、水等腐蚀性介质
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
磅级(Lb)	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6
	600	15.0	11.0	11.0	0.6

产品采用标准

设计依据		GB	APl
设计标准		JB/T5298	APl 6D ASME B 16.34
结构长度	法兰	GB/T 12221 JB/T 5298	APl 6D ASME B 16.10
	焊接	GB/T 15188.1
连接法兰		GB/T9113 JB /T 79	ASME B 16.5 MSS SP44
对焊端		GB/T 12224	ASME B 16.25
试验和检验		JB/T 9092	APl 6D APl 598

注：阀门连接法兰尺寸可根据用户要求设计制造。

序号	零件名称	材料
		普通型		抗硫型
		GB	ASTM	GB	ASTM
1	阀体	WCB	A216-WCB	WCB	A216-WCB
2	阀板架	WCB	A216-WCB	WCB	A216-WCB
3	楔块	WCB+STL	A216-WCB+STL	WCB+STL	A216-WCB+STL
4	闸板	25+STL	A105+STL	1Cr18Ni9+STL	A276-304+STL
5	阀座	25+STL	A105+STL	1Cr18Ni9+STL	A276-304+STL
6	阀杆	2Cr13	A276-410	1Cr18Ni9	A276-304
7	上密封座	1Cr13	A276-410	1Cr18Ni9	A276-304
8	填料	柔性石墨
9	填料压套	2Cr13	A276-410	2Cr13	A276-402
10	填料压盖	WCB	A276-WCB	WCB	A276-WCB
11	指示针	1Cr13	A276-410	1Cr13	A276-410
12	垫片	柔性石墨+1Cr18Ni9	柔性石墨+304	柔性石墨+1Cr18Ni9	柔性石墨+304
13	阀盖	WCB	A216-WCB	WCB	A216-WCB
14	螺柱	35CrMoA	A193-B7	35CrMoA	A193-B7
15	螺母	35	A194-2H	35	A194-2H
16	支架	WCB	A216-WCB	WCB	A216-WCB
17	阀杆螺母	ZQA19-4	C95500	ZQA19-4	C95500
18	压盖	25	A105	25	A105
19	手轮H	QT400-17	A536-60-40-18	QT400-17	A536-60-40-18
20	指示罩	25	A105	25	A105

注:阀门主要零部件材质可根据实际工况条件或用户特殊要求设计选用.

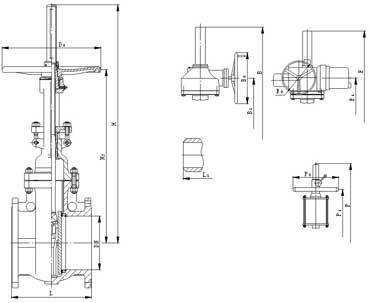

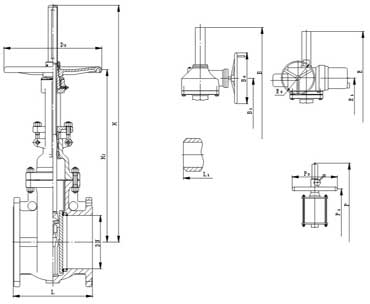

主要外形尺寸

型号(K)Z5(6、9）4(6)4W(F、Y、D) PN1.6、2、5MPa PN2.0MPa(Class150)

DN(mm)	NPS(in)	法兰	对焊	手动			齿动			齿动装置	气动液动			电动			电动装置
DN(mm)	NPS(in)	L	L1	H	H2	D0	B	B1	B0	齿动装置	P	P1	P0	E	E1	E0	电动装置
50	2	178	216	475	360	250	-	-	-	-	-	-	-	690	572	200	SMC-04
65	2¹/2	190	241	535	425	300	-	-	-	-	-	-	-	747	637	200	SMC-04
80	3	203	283	600	460	300	-	-	-	-	1075	820	250	812	672	200	SMC-04
100	4	229	305	700	535	350	-	-	-	--	1240	945	250	960	795	508	SMC-03
150	6	267	403	910	685	350	-	-	-	-	1400	1065	300	1170	945	508	SMC-03
200	8	292	419	1095	815	350	1235	900	310	BA-0	1595	1210	300	1355	1075	508	SMC-03
250	10	330	457	1370	965	450	1510	1050	310	BA-0	1800	1370	350	1630	1095	305	SMC-00
300	12	356	502	1470	1100	500	1610	1185	310	BA-0	2090	1590	350	1730	1230	305	SMC-00
350	14	381	572	1730	1250	600	1890	1345	460	BA-1	2420	1845	350	2020	1417	305	SMC-00
400	16	406	610	1870	1375	650	2030	1470	460	BA-1	2615	1995	400	2160	1532	305	SMC-00
450	18	432	660	2185	1485	700	2415	1625	460	BA-2	2895	2205	500	2500	1651	305	SMC-1
500	20	457	711	2335	1575	800	2565	1715	460	BA-2	3160	2405	600	2650	1741	305	SMC-1
600	24	508	813	2815	1995	1000	3045	2135	460	BA-2	3885	2955	650	3130	2161	457	SMC-2
700	28	610	914	-	-	-	-	-	-	-	4065	3090	700	3630	2470	457	SMC-2
800	32	660	965	-	-	-	-	-	-	-	-	-	-	4135	2933	610	SMC-3
900	36	813	1016	-	-	-	-	-	-	-	+	+	+	4605	3260	610	SMC-3

主要外形尺寸

型号(K)Z5(6、9）4(6)4W(F、Y、D) PN4.0MPa PN5.0MPa(Class300)

DN(mm)	NPS(in)	法兰	对焊	手动			齿动			齿动装置	气动液动			电动			电动装置
DN(mm)	NPS(in)	L	L1	H	H2	D0	B	B1	B0	齿动装置	P	P1	P0	E	E1	E0	电动装置
50	2	216	216	475	360	250	-	-	-	-	-	-	-	690	572	200	SMC-04
65	2¹/2	241	241	535	425	300	-	-	-	-	-	-	-	747	637	200	SMC-04
80	3	283	283	600	460	300	-	-	-	-	1075	820	250	860	720	500	SMC-03
100	4	305	305	700	535	350	-	-	-	-	1240	945	250	960	795	500	SMC-03
150	6	403	403	910	685	350	-	-	-	-	1400	1065	300	1170	945	500	SMC-03
200	8	419	419	1095	815	350	1235	900	310	BA-0	1595	1210	300	1355	945	305	SMC-00
250	10	457	457	1370	965	450	1510	1050	310	BA-0	1800	1370	350	1630	1095	305	SMC-00
300	12	502	502	1470	1100	500	1610	1185	310	BA-0	2090	1590	350	1760	1257	305	SMC-0
350	14	762	762	1730	1250	600	1890	1345	460	BA-1	2420	1845	350	2020	1407	305	SMC-0
400	16	838	838	1870	1375	650	2030	1470	460	BA-1	2615	1995	400	2185	1541	305	SMC-1
450	18	914	914	2185	1485	700	2415	1625	460	BA-2	2895	2205	500	2500	1651	305	SMC-1
500	20	991	991	2335	1575	800	2565	1715	460	BA-2	3160	2405	600	2695	1757	457	SMC-2
600	24	1143	1143	2815	1995	1000	3045	2135	460	BA-2	3885	2955	650	3175	2177	457	SMC-2
700	28	1346	1346	-	-	-	-	-	-	-	4065	3090	700	3670	2606	610	SMC-3
800	32	1524	1524	-	-	-	-	-	-	-	-	-	-	4136	2933	610	SMC-3
900	36	1727	1727	-	-	-	-	-	-	-	+	+	+	4673	3317	610	SMC-4

主要外形尺寸

型号 (K)Z5(6、9）4(6)4W(F、Y、D) PN6.4MPa

DN(mm)	NPS(in)	法兰	对焊	手动			齿动			齿动装置	气动液动			电动			电动装置
DN(mm)	NPS(in)	L	L1	H	H2	D0	B	B1	B0	齿动装置	P	P1	P0	E	E1	E0	电动装置
50	2	250	292	499	378	250	-	-	-	-	-	-	-	723	601	200	SMC-04
65	2¹/2	280	330	562	446	300	-	-	-	-	-	-	-	785	670	200	SMC-04
80	3	310	356	630	483	300	-	-	-	-	1130	861	250	902	756	508	SMC-03
100	4	350	406	735	562	350	-	-	-	-	1302	992	250	1007	838	508	SMC-03
150	6	450	495	956	720	350	1096	805	305	BA-0	1470	1118	300	1216	848	305	SMC-00
200	8	550	597	1150	856	400	1290	941	305	BA-0	1675	1271	300	1440	1013	305	SMC-0
250	10	650	673	1439	1013	500	1580	1098	305	BA-0	1890	1440	350	1728	1170	305	SMC-0
300	12	750	762	1545	1155	600	1705	1250	458	BA-1	2195	1670	350	1833	1312	305	SMC-0
350	14	850	826	1817	1313	650	1977	1408	458	BA-1	2542	1937	350	2131	1480	305	SMC-1
400	16	950	902	1965	1445	700	2125	1540	458	BA-1	2746	2095	400	2278	1610	305	SMC-1
450	18	1050	978	2295	1560	800	2525	1700	458	BA-2	3040	2315	500	2655	1741	457	SMC-2
500	20	1150	1054	2452	1655	1000	2682	1795	458	BA-2	3318	2525	600	2812	1836	610	SMC-3
600	24	1350	1232	-	-	-	3186	2235	458	BA-2	4080	3103	650	3356	2413	610	SMC-3
700	28	1450	1397	-	-	-	-	-	-	-	4268	3245	700	3902	2777	610	SMC-4
800	32	1650	1651	-	-	-	-	-	-	-	-	-	-	4393	3121	610	SMC-4
900	36	1880	1880	-	-	-	-	-	-	-	-	-	-	4863	3428	760	SMC-5

主要外形尺寸

型号 (K)Z5(6、9）4(6)4W(F、Y、D) Class400

DN(mm)	NPS(in)	法兰	对焊	手动			齿动			齿动装置	气动液动			电动			电动装置
DN(mm)	NPS(in)	L	L1	H	H2	D0	B	B1	B0	齿动装置	P	P1	P0	E	E1	E0	电动装置
50	2	292	292	499	378	250	-	-	-	-	-	-	-	723	601	200	SMC-04
65	2¹/2	330	330	562	446	300	-	-	-	-	-	-	-	785	670	200	SMC-04
80	3	356	356	630	483	300	-	-	-	-	1130	861	250	902	756	508	SMC-03
100	4	406	406	735	562	350	-	-	-	-	1302	992	250	1007	838	508	SMC-03
150	6	495	495	956	720	350	1096	805	305	BA-0	1470	1118	300	1216	848	305	SMC-00
200	8	597	597	1150	856	400	1290	941	305	BA-0	1675	1271	300	1440	1013	305	SMC-0
250	10	673	673	1439	1013	500	1580	1098	305	BA-0	1890	1440	350	1728	1170	305	SMC-0
300	12	762	762	1545	1155	600	1705	1250	458	BA-1	2195	1670	350	1833	1312	305	SMC-0
350	14	826	826	1817	1313	650	1977	1408	458	BA-1	2542	1937	350	2131	1480	305	SMC-1
400	16	902	902	1965	1445	700	2125	1540	458	BA-1	2746	2095	400	2278	1610	305	SMC-1
450	18	978	978	2295	1560	800	2525	1700	458	BA-2	3040	2315	500	2655	1741	457	SMC-2
500	20	1054	1054	2452	1655	1000	2682	1795	458	BA-2	3318	2525	600	2812	1836	610	SMC-3
600	24	1232	1232	-	-	-	3186	2235	458	BA-2	4080	3103	650	3356	2413	610	SMC-3
700	28	1397	1397	-	-	-	-	-	-	-	4268	3245	700	3902	2777	610	SMC-4
800	32	1650	1650	-	-	-	-	-	-	-	-	-	-	4393	3121	610	SMC-4
900	36	1880	1880	-	-	-	-	-	-	-	-	-	-	4863	3428	760	SMC-5

主要外形尺寸

型号 (K)Z5(6、9）4(6)4W(F、Y、D) PN10.0MPa(Class600)

DN(mm)	NPS(in)	法兰	对焊	手动			齿动			齿动装置	气动液动			电动			电动装置
DN(mm)	NPS(in)	L	L1	H	H2	D0	B	B1	B0	齿动装置	P	P1	P0	E	E1	E0	电动装置
50	2	292	292	499	378	300	-	-	-	-	-	-	-	723	600	200	SMC-04
65	2¹/2	330	330	562	446	350	-	-	-	-	-	-	-	785	705	508	SMC-03
80	3	356	356	630	483	350	-	-	-	-	1130	861	250	890	742	508	SMC-03
100	4	432	432	735	562	400	-	-	-	-	1302	992	250	995	690	305	SMC-00
150	6	559	559	956	720	500	1096	805	305	BA-0	1470	1118	300	1245	876	305	SMC-0
200	8	660	660	1150	856	600	1290	941	305	BA-0	1675	1271	300	1440	1013	305	SMC-0
250	10	787	787	1439	1013	650	1580	1098	458	BA-1	1890	1440	350	1753	1199	305	SMC-1
300	12	838	838	1545	1155	700	1705	1250	458	BA-1	2195	1670	350	1858	1321	305	SMC-1
350	14	889	889	1817	1313	800	1977	1408	458	BA-1	2542	1937	350	2177	1495	457	SMC-2
400	16	991	991	1965	1445	1000	2125	1540	458	BA-2	2746	2095	400	2365	1762	610	SMC-3
450	18	1092	1092	-	-	-	2525	1700	458	BA-2	3040	2315	500	2695	1877	610	SMC-3
500	20	1194	1194	-	-	-	2682	1795	458	BA-2	3318	2525	600	2922	2030	610	SMC-4
600	24	1397	1397	-	-	-	-	-	-	-	4080	3103	650	3426	2470	610	SMC-4
700	28	1549	1549	-	-	-	-	-	-	-	4268	3245	700	3983	2835	760	SMC-5
800	32	1778	1778	-	-	-	-	-	-	-	-	-	-	4485	3186	760	SMC-5
