 美标高压闸阀 |
| 型号： | Z40H/W Z41H/W | 口径： | 1/2″-28″ |
| 压力： | Class2500lb | 材质： | WCB/304/316/304L/316L |
闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
产品采用标准
|
结构形式 |
栓接阀盖明杆支架结构 |
|
驱动方式 |
手动、齿轮动、电动 |
|
设计标准 |
API600、API6D |
|
结构长度 |
ASME B16.10 |
|
连接法兰 |
ASME B16.15 |
|
试验和检验 |
API 598 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
主要零件材料厂
|
序号 |
材质 |
材质 |
|
1 |
阀体 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
2 |
闸板 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
3 |
阀座 | ASTM A105 ASTM A182-F11、F22、F5、F9 |
|
4 |
阀杆 | ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
5 |
双头螺柱 | ASTM A193-B7、A320-B6、A193-B8M |
|
6 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
|
7 |
垫片 | 柔性石墨+不锈钢 |
|
8 |
上密封座 | ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
9 |
阀盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
10 |
填料 | 柔性石墨 |
|
11 |
填料压套 | ASTM A182Gr.F6a ASTM CHIA182-F304、F316、F321、F304L、F316L |
|
12 |
填料压盖 | ASTM A216-WCB ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
13 |
阀杆螺母 | 钢合金 |
|
14 |
手轮 | ASTM A47-32510 |
|

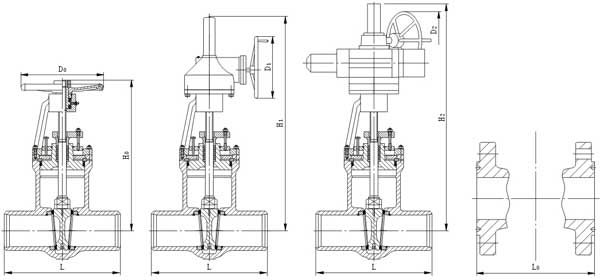

主要外形尺寸及重量 法兰连接
对焊连接
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
