※产品用途:
T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便
※工作介质:
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等
我公司所生产的T型过滤器分两种形式:正折流和反折流,能根据客户具体要求(特殊压力、特殊口径)定制。T型过滤器具有、安装清洗方便、纳污量大等优点。
1.T型直通式过滤器(ST1型)
2.T型折流式过滤器(ST2型)
※主要技术参数:
型号
Model |
ST |
环境温度
Ambient Temperature |
CS:-30℃~+350℃
SS:-80℃~+480℃ |
规格
Size |
DN32~500 GB81~59
PN 0.6~5.0 FF RF |
螺帽螺栓
Bolt/Nut |
20# 304 304L 316 316L |
壳体材质
Body |
A3 304 304L 316 316L H62 衬里 |
连接方式
Jonit Type |
法兰连接 对焊连接 螺纹连接
Flange ButtWelding Threaded |
过滤精度
Pore size |
10~300(目/in) |
法兰标准
Flanges |
HG GB SH HGJ JB ANSI JIS |
密封垫片
Diaphragm(P/V) |
丁晴橡胶 聚四氟乙烯 金属垫片
NBR PTFE Metal Gasket |
设计检测标准
Manufacture Inspection |
GB150-98 HGJ532-91 |
滤芯材质
Element |
304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint |

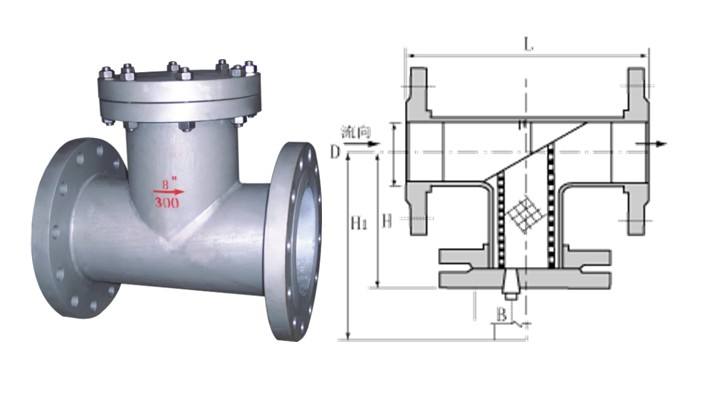

※主要尺寸:
公称直径 DN(mm) | PN1.0-4.0 | PN5.0-10.0 | W(in) | ||||
L1 | L | L2 | L1 | L | L2 | ||
50 | 277 | 457 | 128 | 292 | 472 | 134 | R1/2 |
65 | 316 | 530 | 146 | 331 | 545 | 152 | R1/2 |
80 | 337.5 | 568 | 156 | 360.5 | 591 | 165 | R1/2 |
100 | 388 | 648 | 181 | 416 | 676 | 191 | R3/4 |
150 | 491.5 | 842 | 232 | 521 | 871 | 241 | R3/4 |
200 | 591 | 1031 | 280 | 621.5 | 1062 | 289 | R3/4 |
250 | 668.5 | 1169 | 318 | 716 | 1216 | 333 | R3/4 |
300 | 768 | 1370 | 368 | 821 | 1421 | 384 | R/4 |
350 | 847 | 1585 | 406 | 898 | 1650 | 422 | R3/4 |
400 | 901 | 1690 | 432 | 960 | 1765 | 451 | R3/4 |
※订货须知:
订货时请注明:产品名称、公称通径、压力等级、过滤精度、材质、法兰标准操作压力等详细参数。以上产品尺寸为常规通用型。如需其他规格尺寸,敬请来电说明。
